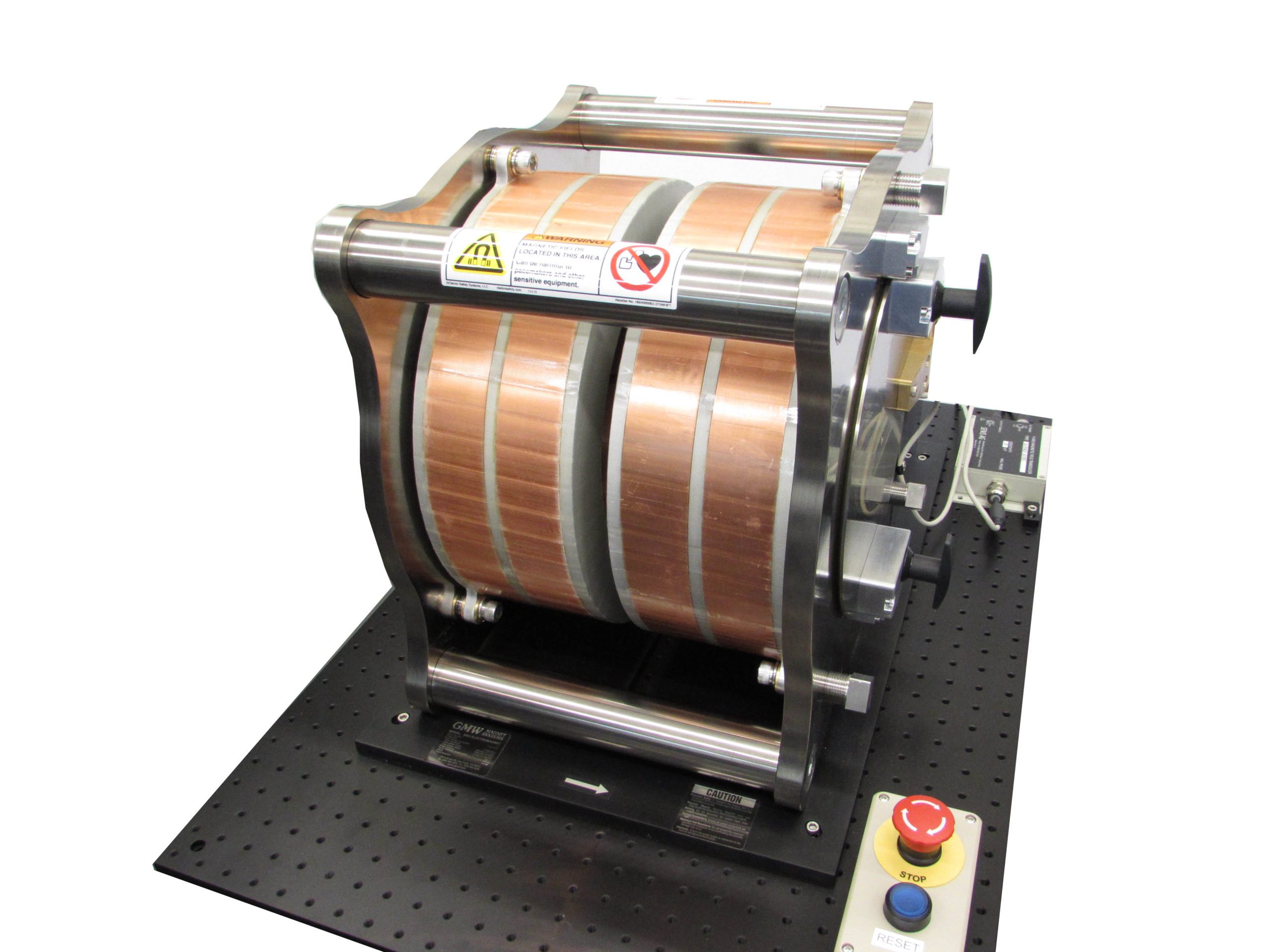

【GMW】5453 屏蔽式荷姆霍茲線圈

駕馭純淨磁場的藝術：GMW 5453 屏蔽式荷姆霍茲線圈在感測器開發與磁光實驗的完美解答
作者:麥家銘/日期:2026/5/22

驗的完美解答
在現代自旋電子學 (Spintronics)、量子微波感測，以及新世代磁感測器 (TMR, GMR, Hall-effect) 的研發中，精準控制外部磁場是所有實驗的基石。研究人員經常面臨一個極具挑戰性的物理需求：如何在一個夠大的空間內，產生極度均勻的磁場，同時確保磁鐵的漏磁不會干擾到周圍極度敏感的電子儀器與光學偵測器？
傳統上，實驗室只能在「磁場均勻度」與「系統體積/干擾」之間妥協。但 GMW 5453 屏蔽式荷姆霍茲線圈磁鐵 的出現，為高階研發單位提供了一個化妥協為完美的終極方案。

實驗痛點：不均勻的磁場與無孔不入的邊緣漏磁 (Fringe Fields)
在架設高精密度的磁性量測系統時，工程師與研究員最常遇到以下兩大夢魘：

1. 感測器開發與校正的「空間誤差」：在開發三軸磁感測器或進行晶圓級 (Wafer-level) 磁性測試時，樣品通常具有一定的體積。如果使用的偶極磁鐵 (Dipole magnet) 或小型線圈的磁場梯度過大，感測器不同部位感受到的磁場強度就會不同，直接導致校正曲線失真，讓研發人員難以釐清是感測器本身的缺陷，還是環境磁場的誤差。
2. 磁光實驗 (MO) 中的「漏磁干擾」與「光路遮擋」：在進行法拉第旋轉 (Faraday rotation)、磁光科爾效應 (MOKE) 或是鑽石 NV Center (氮-空缺中心) 等高階磁光實驗時，系統周圍通常佈滿了極度敏感的光電倍增管 (PMT) 或單光子偵測器 (SPAD)。傳統「開放式」的荷姆霍茲線圈雖然能提供均勻磁場，但其龐大的邊緣漏磁會直接干擾這些偵測器的運作，甚至影響周遭儀器的步進馬達。此外，傳統鐵芯磁鐵往往過於笨重，極大程度地限制了雷射光路的架設彈性。

市場區隔：GMW 5453 在磁鐵家族中的戰略定位
在預算與規格的評估中，GMW 5453 展現了極其精準的市場區隔優勢：

• 對比傳統開放式荷姆霍茲線圈：GMW 5453 提供了更高的磁場效率，且徹底解決了開放式線圈漏磁嚴重的致命傷，是無塵室與高密度儀器實驗室的首選。
• 對比超導磁鐵系統：對於不需要數個 Tesla 極端磁場的實驗（如 NV center 偏壓磁場、低場 NMR/EPR），GMW 5453 完全不需要液態氦或液態氮等昂貴耗材。它體積緊湊、可快速掃場 (Fast sweep)，並能在室溫下即插即用，大幅降低了設備的總體擁有成本 (TCO) 與維護門檻。
• 對比標準偶極電磁鐵 (Standard Dipoles)：雖然偶極磁鐵能提供更高的峰值磁場，但 GMW 5453 能提供更大的操作空間與三維均勻度，是「體積型樣品」測試與光學機構整合的最佳解答。

GMW 5453 的核心優勢：重新定義高均勻度磁場
GMW 5453 透過極具巧思的「屏蔽式 (Shielded)」幾何設計，徹底顛覆了傳統荷姆霍茲線圈的效能極限：

1. 卓越的大體積高均勻度 (Large Volume High Uniformity)：GMW 5453 採用經典的荷姆霍茲單軸對稱幾何排列。相較於傳統極距狹窄的偶極磁鐵，它能在線圈中心創造出一個體積龐大且高度均勻的磁場區域。這對於需要放入整個 PCB 測試板、低溫恆溫器 (Cryostat) 或是大型感測器陣列的實驗而言，提供了無可取代的空間優勢，確保每一次的校正都具備絕對的物理公信力。
2. 創新的磁屏蔽外殼：鎖住磁場，杜絕干擾：這款磁鐵最關鍵的專利設計，在於其外部的磁屏蔽包覆 (Shielded enclosure)。這層屏蔽不僅有效提升了線圈中心的最大磁場強度（將流失的磁通量導回中心），更將邊緣漏磁 (Fringe fields) 限制在極低的程度。這意味著，您可以放心地將極度敏感的前置放大器、精密源表 (SourceMeter) 或單光子偵測器緊鄰磁鐵放置，而無需擔心磁場干擾，讓光學桌上的空間利用率最大化。
3. 完美契合磁光實驗的光學通道 (Clear Aperture)：為了滿足光學實驗的嚴苛要求，GMW 5453 在軸向上保留了極佳的穿透孔徑 (Clear Aperture)。這允許激發雷射與探測光束能毫無阻礙地平行於磁場方向穿透樣品。無論是整合進複雜的雷射光學桌，或是搭配光纖探頭使用，都能展現極高的架設彈性。

結論：讓您的實驗數據，建立在最純淨的磁場之上
在尖端感測器的開發與量子光學的探索中，任何微小的環境干擾都可能掩蓋掉下一個諾貝爾獎級的物理發現。GMW 5453 屏蔽式荷姆霍茲線圈透過獨步全球的屏蔽設計，為研究人員提供了一個安靜、純淨且高度均勻的磁場實驗室。
如果您的團隊正在開發新世代磁感測器，或是正為磁光實驗桌上的漏磁干擾與空間侷限而苦惱，歡迎與我們團隊聯繫。我們將為您評估最適切的磁場解決方案，協助您的研究計畫突破物理限制，精準到位。
