【Elveflow】當顯微鏡遇上微流體-Olympus & Elveflow 跨界合作

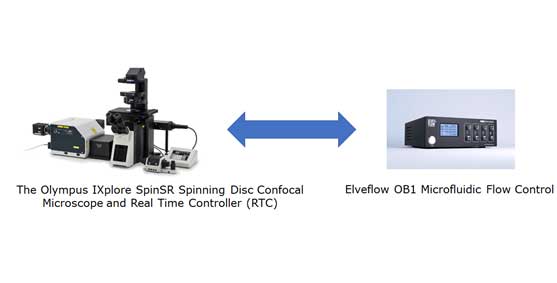

本應用說明如何使用 Olympus 旋轉圓盤共聚焦顯微鏡與 Elveflow 壓力驅動流量控制微流體系統結合同步輸入和成像。

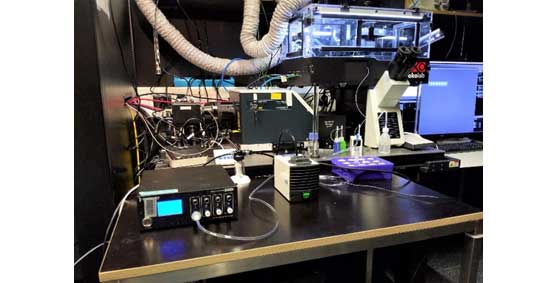

圖 1：允許在實驗期間同步液體處理和成像的整體雙重設置的圖片
這種系統的最初動機來自各個研究領域（生物學和化學）的研究人員需要在他們的實驗中同步液體處理和成像。

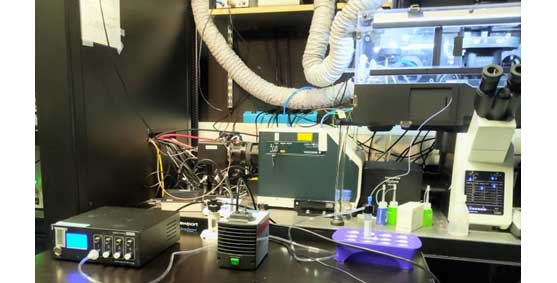

圖 2：允許在實驗過程中同步液體處理和成像的整體雙重設置的圖片

對於生物學家來說，這意味著能夠沖洗含有各種培養基細胞的灌注室，並與Olympus顯微鏡協調顯微採集。這種微觀和流動控制裝置的發展將使研究人員能夠全面和同時控制他們的成像採集和實驗。該平台是在成像核心設施中設計的，在該設施中，具有不同背景的許多用戶共享儀器以進行研究。大多數使用該設施的用戶沒有時間開發此類工程平台來進行實驗。因此，此次合作的第二個挑戰是使這種雙重設置易於使用、靈活、可靠且易於使用，以確保具有高度可重複性和多功能性的實驗。

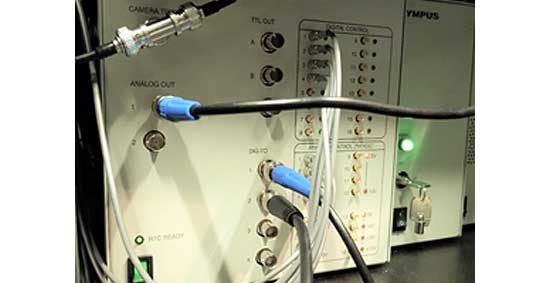

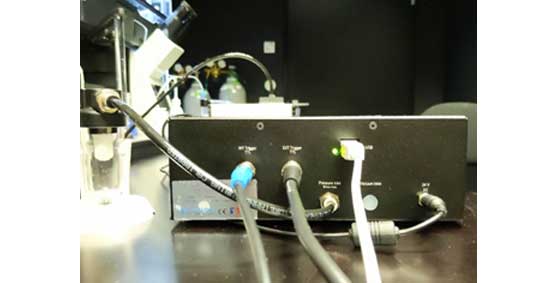

圖 3：來自 Elveflow OB1 壓力驅動流量控制器控制箱（右）和通過 BNC 電纜連接的 RTC Olympus 顯微鏡實時控制器（左）的 TTL 端口的圖片。

當顯微鏡遇上微流體Elveflow OB1 壓力驅動流量控制器在市場上可用的其他流量控制系統中被選中，因為它可以通過其控制箱通過 BNC 電纜（微型快速連接/斷開連接）連接到RTC（實時控制器）Olympus顯微鏡實時控制器用於同軸電纜的射頻連接器）連接和 TTL（晶體管到晶體管邏輯，串行接口類型）端口發送觸發信號

實際上，OB1 流量控制器“發送”或“偵聽”通過觸發端口發出或接收的信號，並根據顯微鏡採集軟件發送的觸發器進行相應操作。

在幾個數字中：

• 觸發通過發送和接收 0 到 5 V 之間的“高”和“低”電壓來工

• Olympus實時控制器：高 = 0 V（默認）
• Olympus實時控制器：低 = 5 V

Elveflow 控制器 EXT 上的高和低狀態

• Elveflow 控制器 OB1 EXT TRIG：高 = 3.4 V
• Elveflow 控制器 OB1 EXT TRIG：低 = 0 V（默認）

提示：用於定義高和低信號電平的電壓設置取決於設備（顯微鏡）。因此，建議首先使用電壓表檢查相應的“高”和“低”電壓

發送信號時，始終使用脈衝使設備恢復到默認狀態，例如：從 Cellsens 到 Elveflow INT：在 CellSens 中，使用數字端口低 + 等待 100 毫秒 + 數字端口高。從 Elveflow EXT 到 CellSens：使用 TRIG：高脈衝（100 毫秒）

設置完成時間：0,5 天

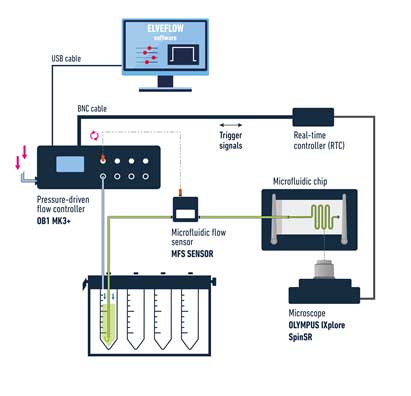

雙設置的示意圖

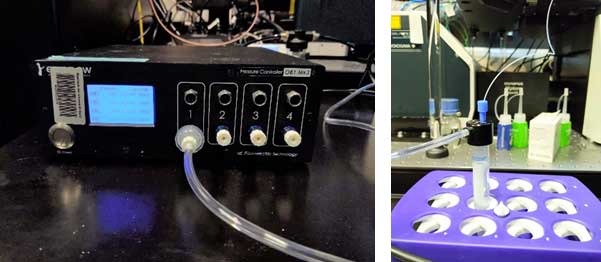

圖 4：Elveflow OB1 壓力驅動流量控制器（左）和連接到 OB1 的水庫的圖片，其中包含通過微流控芯片注入的溶液的管道。
