EIT阻抗分析儀

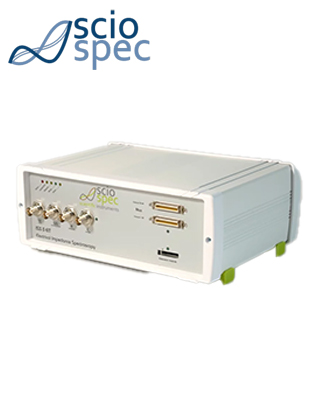

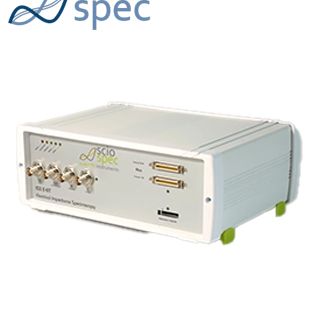

Sciospec ISX-3 EIT系統

EIS 與 EIT，合而為一
電阻抗光譜分析（EIS）與電阻抗斷層成像（EIT）系統
Sciospec ISX-3 EIT 將我們的兩大核心優勢融合在一套系統中：電阻抗光譜分析（EIS）與電阻抗斷層成像（EIT）。
ISX-3 EIT 是專為需要同時進行 EIS 與 EIT 測量的研究人員與產業應用者設計的理想選擇。該系統不僅具備 ISX-3 一貫的卓越 EIS 性能，也內建強大的 EIT 功能。

ISX-3 EIT 主要特點：

• 完整功能的 ISX-3 阻抗分析儀
• IF 前端頻率範圍：100 mHz … 10 MHz，阻抗測量範圍：mΩ … TΩ
• 頻率可擴展至 40 MHz 甚至100 MHz
• 支援 2、3、4 電極測量配置
• 高解析度（每次掃描高達2048頻率）
• 基本精度達 0.01%
• ±1 V 直流偏壓
• 搭載 ExtensionPort，可連接特定應用前端
• 支援 Sync in/out 硬體極速同步接口（選配）
• 輕易連接 USB、乙太網或無線區域網路
• PC 軟體控制與數據分析（內含 Sciospec 軟體套件）
• Sciospec COM介面可用於 Java、C、Python、LabView、Matlab 等進行完整儀器控制
• 高度靈活的任意對任意多工切換器
• 支援 32 或 64 通道埠
• 可自由組合任意通道進行 2、3、4 電極阻抗量測
• EIT 專用模式：以注入矩陣方式進行逐幀通道掃描

系統搭配的軟體可支援時間差分成像（Time-difference Imaging）及頻率差分成像（Frequency-

difference Imaging）兩種 EIT 成像功能，讓您易於上手。此外，也可使用 MATLAB 程式碼將量測數

據匯入至 EIDORS。

The Sciospec ISX-3 EIT

EIS and EIT. In one system.
Electrical Impedance Spectroscopy & Tomography system
With the Sciospec ISX-3 EIT we bring together our core competencies in one system: Electrical Impedance at its best and Electrical Impedance Tomography.
The ISX-3 EIT is the perfect fit for researchers and industrial users facing an application where both EIS and EIT are useful. The system comes with proven EIS performance of the ISX-3 and also has quite some EIT capabilities.

ISX-3 EIT key facts

• Full featured ISX-3 impedance analyzer
• IF Frontend 100 mHz…10 MHz, mOhm…TOhm
• Frequency extendable to 40 MHz or even 100 MHz
• 2, 3 and 4 electrode configurations
• High resolution (up to 2048 frequencies per sweep)
• Base precision of 0.01%
• +/- 1 V DC Bias
• ExtensionPort for application specific frontends
• Ultra-fast hardware synchronization through sync in/out connectors (optional)
• Simple connection through Full Speed USB, Ethernet or Wireless LAN
• PC-based control & data analysis (Sciospec software suit included)
• Sciospec COM-Interface for full instrument control from Java, C, Python, LabView, Matlab etc.
• Highly flexible any to any multiplexer
• 32 or 64 ports
• Any combination of ports for 2, 3 or 4 electrode impedance measurement
• Dedicated EIT mode (injection matrix like channel sweeps per frame)
  For easy entry a software provides EIT image reconstruction functionalities for time- and frequency-difference imaging. Or just use the MATLAB code and import your data to EIDORS.
