阻抗分析儀
Class leading impedance analyzer

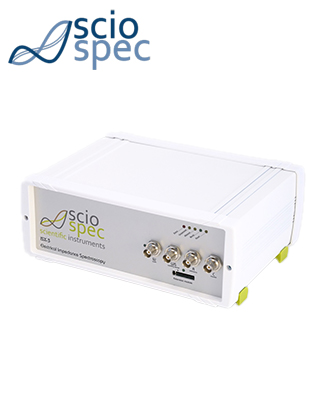

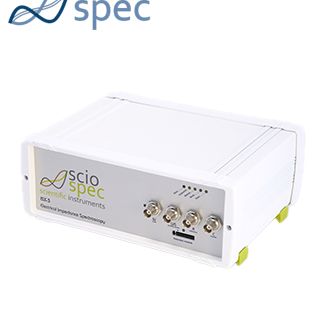

產品型號：ISX-3
⦁小型，單通道阻抗分析儀
⦁IF前端頻率範圍100mHz... 10 MHz，阻抗範圍mΩ…TΩ
⦁頻率可擴展至 40 MHz 或甚至 100 MHz
⦁高測量速度（每點 0.5 毫秒）
⦁2、3和4個電極配置
⦁高解析度（每次掃描高達2048頻率）
⦁基本精度0.01%
⦁±1V直流偏壓
⦁搭載 ExtensionPort，可連接特定應用前端
⦁透過 Sync In/Out 接頭進行超高速硬體同步（選配）
⦁輕易連接高速USB，乙太網或無線區域網路
⦁PC 軟體控制與數據分析（包含Sciospec軟體套裝）
⦁支援 Sciospec COM 接口，可用於 Java、C、Python、LabView、Matlab 等進行完整儀器控制
⦁IF前端頻率範圍100mHz... 10 MHz，阻抗範圍mΩ…TΩ
⦁頻率可擴展至 40 MHz 或甚至 100 MHz
⦁高測量速度（每點 0.5 毫秒）
⦁2、3和4個電極配置
⦁高解析度（每次掃描高達2048頻率）
⦁基本精度0.01%
⦁±1V直流偏壓
⦁搭載 ExtensionPort，可連接特定應用前端
⦁透過 Sync In/Out 接頭進行超高速硬體同步（選配）
⦁輕易連接高速USB，乙太網或無線區域網路
⦁PC 軟體控制與數據分析（包含Sciospec軟體套裝）
⦁支援 Sciospec COM 接口，可用於 Java、C、Python、LabView、Matlab 等進行完整儀器控制
強大選配項目

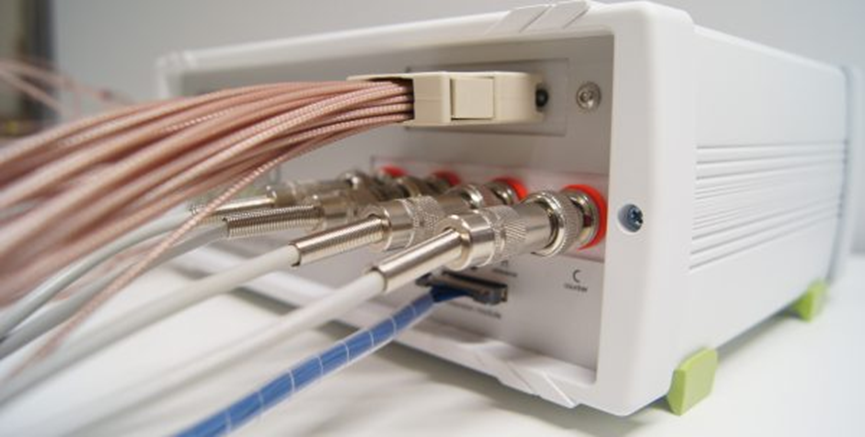

- 前面板連接器：BNC、SMA、MCX、DSUB 或自訂
- 內建多工器選項，支援序列多通道功能
- IOport 數位介面可連接外部感測器與其他硬體，並額外提供兩個 NTC 溫度量測通道
- 無線傳輸介面
- 醫療等級電源供應器
- 可自訂電流與電壓範圍
- 第二通道選項
- 以及更多功能

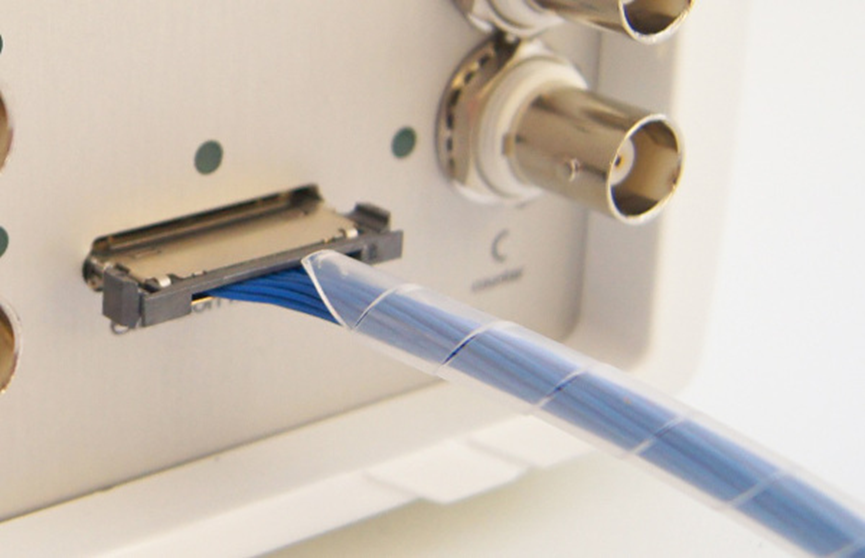

ExtensionPort 系統
為了靈活擴展應用範圍，可透過 ExtensionPort 連接應用專用前端模組與轉接器。該介面與規格對使用者完全開放，大幅簡化ISX-3使用者自行開發的流程。ExtensionPort 連接器支援2、3、4 電極測量訊號、電源軌、及數位輸入/輸出，並可選擇設定為 I2C、UART 等序列介面。
ISX-3 主要特點：
- 小型，單通道阻抗分析儀
- IF前端頻率範圍100mHz... 10 MHz，阻抗範圍mΩ…TΩ
- 頻率可擴展至 40 MHz 或甚至 100 MHz
- 高測量速度（每點 0.5 毫秒）
- 2、3和4個電極配置
- 高解析度（每次掃描高達2048頻率）
- 基本精度0.01%
- ±1V直流偏壓
- 搭載 ExtensionPort，可連接特定應用前端
- 透過 Sync In/Out 接頭進行超高速硬體同步（選配）
- 輕易連接高速USB，乙太網或無線區域網路
- PC 軟體控制與數據分析（包含Sciospec軟體套裝）
- 支援 Sciospec COM 接口，可用於 Java、C、Python、LabView、Matlab 等進行完整儀器控制
Powerful options
- Frontpanel connectors: BNC, SMA, MCX, DSUB, custom
- Internal multiplexer options for sequential multichannel capabilities
- IOport digital interface connector for external sensors and other hardware, two additional NTC temperature measurement ports
- Wireless interfaces
- Medical grade power supply
- Customized current and Voltage ranges
- 2nd channel option
- And many more
ExtensionPort System
For flexible extension of its application possibilities application-specific frontends and adapters can be connected through the ExtensionPort system. Interface and specifications for the ExtensionPort are fully user accessible dramatically simplifying customer’s developments for and with the ISX-3. The connector carries measurement signals for 2,3 and 4-electrode configuration, supply rails and digital IOs, which can optionally be configured as serial interfaces (I2C, UART).
ISX-3 key facts
- Compact, single channel impedance analyzer
- IF Frontend 100 mHz…10 MHz, mOhm…TOhm
- Frequency extendable to 40 MHz or even 100 MHz
- high measurement speed (0.5 ms/point)
- 2, 3 and 4 electrode configurations
- High resolution (up to 2048 frequencies per sweep)
- Base precision of 0.01%
- +/- 1 V DC Bias
- ExtensionPort for application specific frontends
- Ultra-fast hardware synchronization through sync in/out connectors (optional)
- Simple connection through Full Speed USB, Ethernet or Wireless LAN
- PC-based control & data analysis (Sciospec software suit included)
- Sciospec COM-Interface for full instrument control from Java, C, Python, LabView, Matlab etc.
