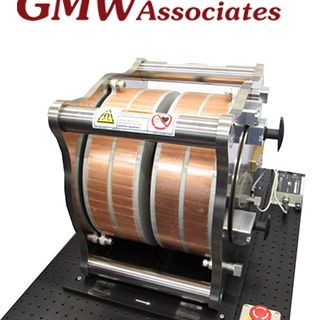

屏蔽式荷姆霍茲線圈磁鐵(銅)
GMW Shielded Helmholtz Coil Electromagnet (Cu)
產品型號：5453
•GMW 5453型荷姆霍茲(Helmholtz)線圈磁鐵是一款單軸線圈對，以Helmholtz幾何形狀排列，可提供一個相當大量的高均勻磁場。
•屏蔽的外蓋，可增加最大的場，並將邊緣效應限制到與傳統開敞式Helmholtz線圈相比極低的程度。
•應用包括：低場核磁共振光譜分析及電子順磁共振光譜分析、材料測量、感測器測試、開發及校正..等。
•屏蔽的外蓋，可增加最大的場，並將邊緣效應限制到與傳統開敞式Helmholtz線圈相比極低的程度。
•應用包括：低場核磁共振光譜分析及電子順磁共振光譜分析、材料測量、感測器測試、開發及校正..等。
- GMW 5453型荷姆霍茲線圈(Helmholtz)磁鐵是一款單軸線圈對，以Helmholtz幾何形狀排列，可提供一個相當大量的高均勻磁場。
- 屏蔽的外蓋，可增加最大的場，並將邊緣效應限制到與傳統開敞式Helmholtz線圈相比極低的程度。
- 應用：
- 低場核磁共振光譜分析及電子順磁共振光譜分析。
- 材料測量。
- 感測器測試、開發及校正。
- 電子靈敏度。
- 生物影響研究。
- 總體規格：
- 通光孔直徑：260mm。
- 通光孔內部長度(門關閉)：320mm。
- 線圈間距：20mm。
- 外部體積：330 x 425 x 425mm。
- 重量(不含軟管及水)：200kg。
- 場均勻度：
- 30mm DSV：< 100ppm。
- 65mm DSV：< 1000ppm。
- 180mm DSV：± 2%。
- 中心場連續：150mT。
- 串聯連接的線圈：
- 電阻(20°C)：454mΩ。
- 最大的電阻(60°C)：498mΩ。
- 最大的連續功率(水冷式)：80A、40V、3.2kW。
- 最大的峰值功率(水冷式)：160A、80V、12.8kW；最長開啟1分機，關閉3分鐘。
- 自電感：65 mH。
- 電流斜變速率(線性漸變到0.15T)：300A/秒(0.25秒到0.15T)。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- The Model 5453 Helmholtz Coil Electromagnet is a single axis coil pair arranged in Helmholtz geometry to give a relatively large volume of high uniformity magnetic field. The shielded enclosure allows increased maximum field and limits fringe fields to very low compared to traditional "open" Helmholtz coil.
- Applications:
- Low field NMR & EPR Spectrometry
- Materials measurement
- Sensor testing, development and calibration
- Electronic sensitivity
- Biological affect
|
GENERAL SPECIFICATIONS |
|
|
Clear Aperture Diameter |
260mm |
|
Clear Internal Length (Doors closed) |
320mm |
|
Coil Spacing |
20mm |
|
Dimensions |
330mm x 425mm x 425mm |
|
Weight (excluding hoses and water) |
200kg |
|
Field Uniformity |
|
|
30mm DSV |
<100ppm |
|
65mm DSV |
<1000ppm |
|
180mm DSV |
±2% |
|
Central Field Continuous: 150mT |
|
|
Coils (series connected): |
|
|
Resistance (20°C) |
454 mΩ |
|
Max. Resistance (60°C) |
498 mΩ |
|
Max. continuous Power (water cooled) |
80 A, 40 V, 3.2 kW |
|
Max. Peak Power (water cooled) |
160 A, 80 V, 12.8 kW |
|
Self Inductance |
65 mH |
|
Current Ramp Rate (Linear ramp to 0.15T) |
300 A/s (0.25s to 0.15T) |
- Please feel free to contact for detailed specifications, accessories, software and options.
