偶極電磁鐵

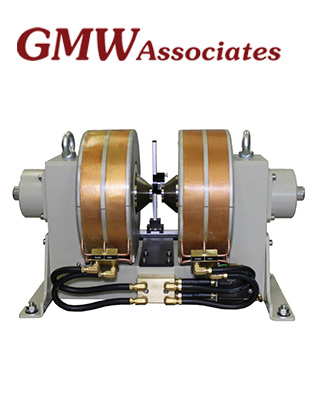

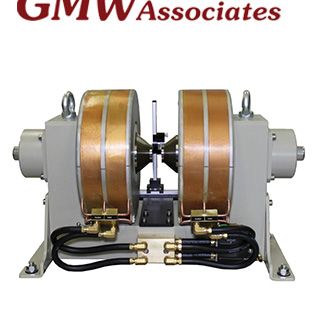

GMW Dipole Electromagnet
產品型號：5405
•GMW 5405型偶極電磁鐵是5403型電磁鐵在適應性、外形及功能方面的升級款，此等升級，可在既定的極間隙下，多提供大約40%的場。
•5405型配備一套標準的極柱組，可優化最大的場，並提供幾種極柱選購。
•GMW也能設計達到特定需求性能的客製極柱。
•應用包括電子順磁共振分析(EPR)、鐵磁共振分析(FMR)、磁光科爾效應研究(MOKE)。
•5405型配備一套標準的極柱組，可優化最大的場，並提供幾種極柱選購。
•GMW也能設計達到特定需求性能的客製極柱。
•應用包括電子順磁共振分析(EPR)、鐵磁共振分析(FMR)、磁光科爾效應研究(MOKE)。
- GMW 5405型偶極電磁鐵是5403型電磁鐵在適應性、外形及功能方面的升級款，此等升級，可在既定的極間隙下，多提供大約40%的場。
- 5405型配備一套標準的極柱組，可優化最大的場，並提供幾種極柱選購。
- GMW也能設計達到特定需求性能的客製極柱。
- 極柱可交換使用，並有一個軸向通孔。
- 特點：
- 中等重量：155kg
- 在8mm間隙及15mm極面直徑時，峰值連續場可達3T。
- 適合任何安裝方向。
- 快速的週期時間。
- 應用：
- 電子順磁共振分析(EPR)。
- 鐵磁共振分析(FMR)。
- 磁光科爾效應研究(MOKE)。
- 總體規格：
- 體積：寬600mm x 深322mm x高355mm。
- 重量(不含軟管及水)：155kg。
- 標準極面直徑：3mm、10mm、38mm、76mm。
|
|
並聯 |
串聯/並聯 |
串聯 |
|
電阻(20°C) |
0.21 |
0.84 |
3.36Ω |
|
最大的電阻(70°C) |
0.26 |
1.01 |
4.04Ω |
|
最大的連續電流 |
140 |
70 |
35 A |
|
峰值電流(正弦波) |
200 |
100 |
50 A |
|
峰值電流(三角波) |
240 |
120 |
60 A |
|
最大的連續功率 |
6.0 |
6.0 |
6.0 kW |
|
最大的瞬時功率 |
18.0 |
18.0 |
18.0 kW |
|
自電感 |
70 |
278 |
1115 mH |
|
水冷(18°C@15 psi) |
4 |
4 |
4 lpm |
|
3dB頻率點 |
10 |
10 |
10 Hz |
|
一次側過高溫度聯鎖保護 |
70 |
70 |
70 °C |
|
二次側溫度電路* |
客製 |
||
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- The 5405 dipole electromagnet is a fit, form and function upgrade for the 5403 electromagnet system. This upgrade provides approximately 40% more field for a given pole gap.The 5405 is shipped with a standard set of poles that optimize maximum field but several pole options are available. GMW can also design custom poles that achieve a specific performance.
- Poles are interchangeable and are available with an axial access bore.
- Features:
- Intermediate weight at 155kg.
- Peak continuous fields up to 3 T for 15mm pole face diameter at 8mm gap.
- Any mounting orientation.
- Fast cycle times.
- Applications:
- EPR
- FMR
- MOKE
- General Specifications:
- Dimensions: 600mm W x 322mm D x 355mm H
- Weight (excluding hoses and water) 155 kg (342 pounds)
- Standard Pole Face Diameters 3mm, 10mm, 38mm and 76mm
|
|
Parallel |
Series/Parallel |
Series |
|
Resistance(20°C) |
0.21 |
0.84 |
3.36Ω |
|
Max. Resistance (70°C) |
0.26 |
1.01 |
4.04Ω |
|
Max. continuous current |
140 |
70 |
35 A |
|
Peak Current (sinusoid) |
200 |
100 |
50 A |
|
Peak Current (triangle wave) |
240 |
120 |
60 A |
|
Max. continuous Power |
6.0 |
6.0 |
6.0 kW |
|
Max Instantaneous Power |
18.0 |
18.0 |
18.0 kW |
|
Self Inductance |
70 |
278 |
1115 mH |
|
Water Cooling (supply 18°C @ 15 psi) |
4 |
4 |
4 lpm |
|
3 dB frequency point |
10 |
10 |
10 Hz |
|
Primary Over Temperature Interlock |
70 |
70 |
70 °C |
|
Secondary Temperature Circuit* |
Custom |
||
- Please feel free to contact for detailed specifications, accessories, software and options.
