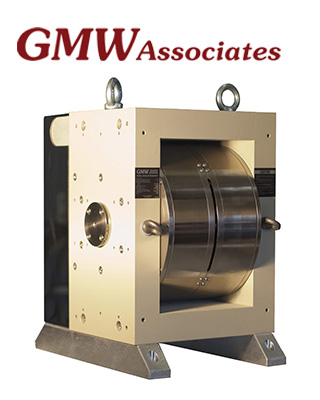

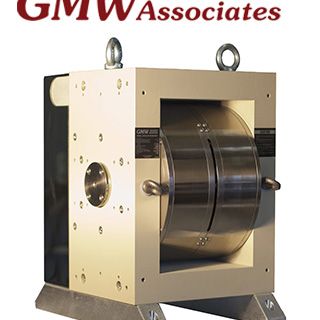

高場偶極電磁鐵
•中等體積重量：284 x 356.5 x 380mm，170kg。
•適合任何安裝方向。
•可拆卸的極柱，適合分開的電磁結構。
•應用包括霍爾效應研究、磁光學研究、小型組件的磁性調準、化學反應速率研究等。
- 水冷式銅線圈，無低溫冷卻。
- 中等體積重量：284 x 356.5 x 380mm，170kg。
- 適合任何安裝方向。
- 可拆卸的極柱，適合分開的電磁結構。
- 提供實心及有軸孔的極柱選購。
- 距離磁鐵中心0.5m時，邊緣場＜0.1mT (1G)。
- 應用：
- 霍爾效應研究。
- 磁光學研究。
- 小型組件的磁性調準。
- 化學反應速率研究。
- 高場偶極電磁鐵：
- 1mm極間隙：5.4T。
- 5mm極間隙：4T。
- 在分開的電磁結構：1.4T。
- 完整±場週期：10秒內。
|
總體規格 |
|
|
機身 |
|
|
體積 |
寬284 x 深356.5 x 高380 mm |
|
重量 |
170kg |
|
可用的極間距 |
1～5mm |
|
橫向進入寬度 |
153mm |
|
橫向進入高度 |
5.2mm |
|
磁場傳感器 |
|
|
(最大的)滿量程磁場 |
5T |
|
串聯連接的線圈 |
|
|
電阻(20°C) |
1.84Ω |
|
最大的電阻(70°C) |
2.21Ω |
|
最大的連續功率 |
9080W |
|
最大的峰值功率 |
+/-70A，+/-160V，11.2kW |
|
低場不飽和電感 |
450mH |
|
高場飽和電感 |
350mH |
|
斜變速率(0～5T，線性 B v t) |
最長2.5秒 |
|
斜變速率(0～5T，非線性B v t) |
最長0.5秒 |
|
水冷(20°C) |
10公升/分鐘＠1.0 bar |
|
聯鎖保護 |
|
|
過溫 |
開路超過60°C線圈溫度 |
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- Features:
- Copper coils with water cooling, No cryogenic cooling
- Modest size and weight - 284 x 356.5 x 380mm (11.18 x 14.04 x 14.96 inches), 170kg (374 lbs.)
- Any mounting orientation
- Removable poles for split solenoid configuration
- Solid and Axial Hole pole options
- Fringe Field < 0.1mT (1G) at 0.5m from magnet center
- Applications:
- Hall Effect Studies
- Magneto-Optical Studies
- Magnetic alignment of small components
- Chemical reaction rate studies
- High Field Dipole Electromagnet:
- 5.4T at 1mm Pole gap
- 4T at 5mm Pole gap
- 1.4T in Split Solenoid Configuration
- Full ± field cycle in 10 seconds
|
General |
|
|
Mechanical |
|
|
Dimensions |
284 x 356.5 x 380 mm (11.18 x 14.04 x 14.96 inch) |
|
Weight |
170kg (374lb) |
|
Available Pole Spacing |
1 to 5mm (0.039 to 0.197 inch) |
|
Lateral Access Width |
153mm (6.02 inch) |
|
Lateral Access Height |
5.2mm (0.205 inch) |
|
Magnetic Field Transducer |
|
|
Full-Scale Field (Max) |
5T |
|
Coils (series connected) |
|
|
Resistance (20°C) |
1.84 Ω |
|
Max Resistance (70°C) |
2.21 Ω |
|
Max Continuous Power |
9080W |
|
Max Peak Power |
+/-70A, +/-160V, 11.2kW |
|
Low Field Unsaturated Inductance |
450mH |
|
High Field Saturated Inductance |
350mH |
|
Ramp Rate |
2.5 seconds |
|
Ramp Rate |
0.5 seconds |
|
Water Cooling (20°C) |
10 liters/minute at 1.0 bar |
|
Interlocks |
|
|
Overtemperature |
Open circuit above 60°C (140°F) coil temperature |
- Please feel free to contact for detailed specifications, accessories, software and options.
