偶極電磁鐵
•在2mm間隙及5mm極面直徑時，峰值場可達3.6T。
•適合任何安裝方向。
•快速的週期時間。
•應用包括電子順磁共振分析(EPR)、鐵磁共振分析(FMR)、振動樣品磁性量測(VSM)或磁光科爾效應研究(MOKE)。

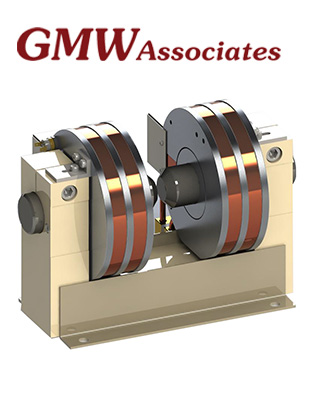

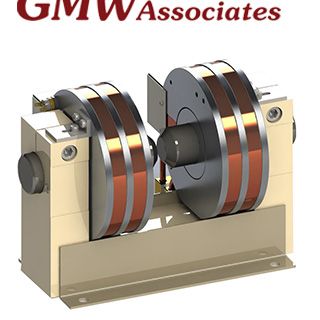

- GMW 3480型偶極電磁鐵是一款輕量多功能的系統，可提供2T以上的場。
- 磁鐵僅重32kg，可輕易在不同的應用之間搬動，並可在任何方向操作。
- 此系統專用於搭配已經採用GMW 3470型電磁鐵的系統使用。
- 3480型配備一套標準的極柱組，可優化最大的場，並提供幾種極柱選購。
- GMW也能設計達到特定需求性能的客製極柱。
- 極柱可交換使用，並有一個軸向通孔。
- 特點：
- 小巧輕量：32kg。
- 在2mm間隙及5mm極面直徑時，峰值場可達3.6T。
- 適合任何安裝方向。
- 快速的週期時間。
- 應用：
- 電子順磁共振分析(EPR)。
- 鐵磁共振分析(FMR)。
- 振動樣品磁性量測(VSM)或磁光科爾效應研究(MOKE)。
|
總體規格 |
|
|
體積 |
寬285mm x 深197mm x 高213mm |
|
重量(不含軟管及水) |
34kg |
|
標準極面直徑 |
16.00mm |
|
串聯連接的線圈 |
|
|
電阻(20°C) |
1.46Ω |
|
最大的電阻(65°C) |
1.76Ω |
|
電感 |
180mH |
|
預期的最大正弦頻率(1T) |
10Hz |
|
過溫聯鎖保護 |
65°C |
|
水冷(每分鐘4公升，18°C@15psi) |
|
|
最大的連續電流 |
35A |
|
峰值電流(正弦波) |
50A |
|
峰值電流(三角波) |
60A |
|
最大的連續功率 |
2.0kW |
|
最大的瞬時功率 |
8.0kW |
|
氣冷(在環境溫度18°C) |
|
|
最大的連續電流 |
7A |
|
峰值電流(正弦波) |
10A |
|
峰值電流(三角波) |
12A |
|
最大的連續功率 |
100W |
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- The 3480 dipole electromagnet is a light weight versatile system that can provide fields above 2 Tesla. At 32 kg this magnet can easily be moved between applications and can be operated in any orientation.
- The system is intended to be compatible with systems that already utilize GMW’s 3470 electromagnet.
- The 3480 is shipped with a standard set of poles that optimize maximum field but several pole options are available. GMW can also design custom poles that achieve a specific performance. Poles are interchangeable and are available with an axial access bore.
- The 3480 OG dipole electromagnet system is intended to provide an open geometry particularly suited to MOKE applications.
- Features:
- Small and light weight at 32kg
- Peak fields up to 3.6 T for 5mm pole face diameter at 2mm gap
- Any mounting orientation
- Fast cycle times
- Applications:
- EPR
- FMR
- VSM or MOKE
|
GENERAL SPECIFICATIONS |
|
|
Dimensions |
285mm W x 197mm D x 213mm H |
|
Weight (excluding hoses and water) |
34 kg (75 pounds) |
|
Standard Pole Face Diameter |
16.00mm (0.63 inch) |
|
Coils (series connected) |
|
|
Resistance (20°C) |
1.46Ω |
|
Max. Resistance (65°C) |
1.76Ω |
|
Inductance |
180mH |
|
Anticipated max. Sinusoidal frequency (1T) |
10Hz |
|
Over Temperature Interlock |
65°C |
|
Water cooled at 4 Litre/min (supply 18°C @ 15 psi) |
|
|
Max. continuous Current |
35A |
|
Peak Current (Sinusoid) |
50A |
|
Peak Current (Triangle Wave) |
60A |
|
Max. Continuous Power |
2.0kW |
|
Max Instantaneous Power |
8.0kW |
|
Air cooled in ambient 18°C |
|
|
Max. Continuous Current |
7A |
|
Peak Current (Sinusoid) |
10A |
|
Peak Current (Triangle Wave) |
12A |
|
Max. Continuous Power |
100W |
- Please feel free to contact for detailed specifications, accessories, software and options.
